VFD015E21A
Nuevo
163,64 € IVA excl.
198,00 € IVA incl.
IVA incluido

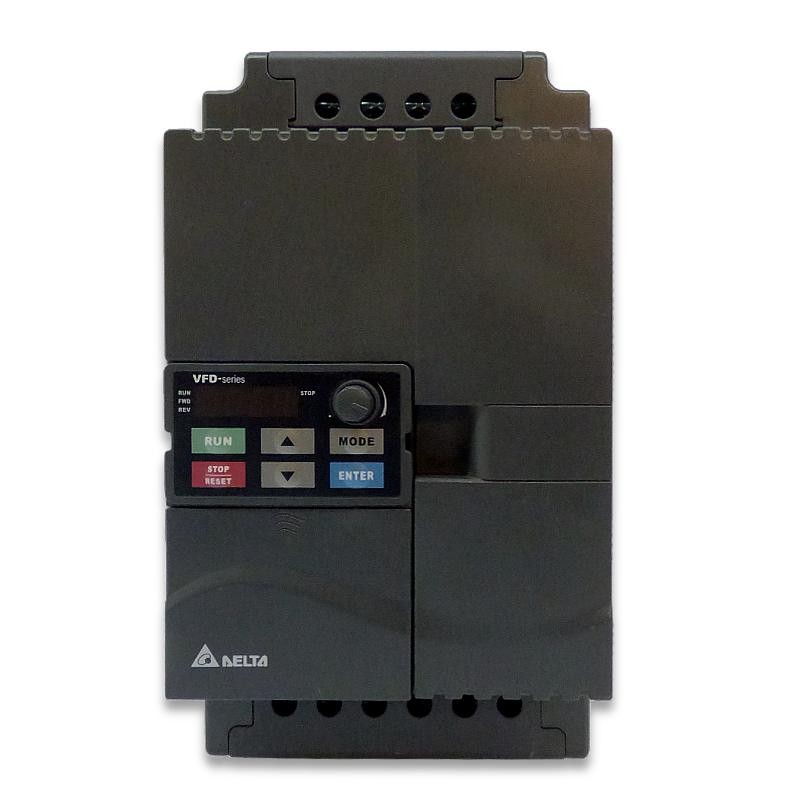

Variador regulador de frecuencia monofásico Delta.
Serie VFD-E.
Potencia de salida 1,5 kw/ 2 cv hp. 7,5 A.
Entrada monofásica 220 V salida trifásica 220 V.
Con filtro de fase única integrado.
Muy fácil manejo y programación.
KW (kilovátios) | 1,5 |
CV (caballos) | 2 |
VOLTAJE | 220 V |
PESO (KG) | 1,7 |
AMPERIOS | 7,5 |
.
Características generales:
.
6 x Entradas digitales.
2 x Entrada analógica.
1 x Salida digital.
1 x Salida de relé.
1 x Salida analógica.
Control vectorial sin sensor.
Filtro incorporado para todos los modelos.
Interruptor de RFI.
Opción de tarjeta PG (Circuito cerrado).
Función de posicionamiento simple.
Control de freno mecánico.
4 Sets parámetros motor y autoajuste.
Curva V/f definida por el usuario.
Regulación automática de ahorro de energía y voltaje.
Búsqueda de velocidad.
Teclado desmontable.
Función PLC (500pasos).
Función PTC.
DI NPN/PNP.
RS485 Modbus. Baudrate 38400 bps máx.
Interruptor de freno (Cuadro B, C, D).
Conexión DC-bus.
Control PID con función de reposo.
Bajo nivel de ruido: frecuencia portadora hasta 15 kHz.
Aumento automático del par y compensación de deslizamiento.
Ajuste automático de tiempos acc/dec.
Tiempos de acc/dec de 2 pasos.
2 curvas acc/dec.
15 velocidades preestablecidas.
Jogging.
Contraseña.
Variador DELTA VFD-EL voltaje monofásico 220V | ||||
Número de modelo VFD-□□□-EL21A | 007 | 015 | 022 | |
Potencia máxima de motor (kw) | 0,75 | 1,5 | 2,2 | |
Potencia máxima de motor (Hp) | 1 | 2 | 3 | |
Capacidad de salida nominal (KVA) | 1,6 | 2,9 | 4,2 | |
Salida de corriente nominal (A) | 4,2 | 7,5 | 11 | |
Voltaje de salida (V) | Trifásico 220V | |||
Frecuencia de salida (Hz) | 0,1~600 Hz | |||
Corriente de entrada nominal (A) | 9,7 | 15,7 | 24 | |
Voltaje de entrada | Monofásico 200~240 V 50/60 Hz | |||
Tolerancia de voltaje de entrada | ±10% (180-264 V) | |||
Tolerancia de frecuencia de entrada | ±5% (47-63 Hz) | |||
Sistema de control | SVPWM (Modulación sinusoidal de ancho de pulso) (Control V/f) | |||
Resolución de ajuste de frecuencia | 0,1 Hz | |||
Características de par | Incluyendo la compensación autopar/autodeslizante; el par de partida puede ser 150% a 3,0 Hz | |||
Tolerancia de sobrecarga | 150% de la corriente nominal durante 1 minuto | |||
Tiempo de aceleración/desaceleración | 0,1~600 Seg (2 ajustes independientes según tiempo de aceleración/desaceleración) | |||
Estándar V/F | Curva V/F ajustable | |||
Nivel de prevención de pérdida | 20~250% de la corriente nominal de salida | |||
Ajuste de frecuencia | Teclado | Configurado mediante las teclas ▲▼ | ||
Señal externa | Potenciómetro - 5KW/0,5W, 0~10VDC, 4~20mA, entradas multifunción 3 a 9 (15 pasos, agitar, hacia arriba/hacia abajo), interfaz RS-485 | |||
Señal de ajuste de operaciones | Teclado | Teclas RUN/STOP | ||
Señal externa | 2 hilos / 3 hilos (FWD, REV, EF), operación Agitar, Interfaz RS-485 (MODBUS), controlador lógico programable (PLC) | |||
Señal de entrada multifunción | Selección de multi-pasos de 0 a 15, agitar, inhibir aceleración / desaceleración, 2 interruptores aceleración / desaceleración, contador, bloqueo base externo (NC/NO), control auxiliar de motor inválido, selecciones ACI/AVI/AUI, reiniciación de driver, ajuste de teclas HACIA ARRIBA/HACIA ABAJO, selección de disipador / fuente (NPN/PNP). | |||
Señal de salida multifunción | Operación del motor AC, frecuencia alcanzada, frecuencia diferente de cero, bloqueo de base, indicador de fallos, indicador local/remoto, salida de motor auxiliar, el drive está listo, alarma de temperatura alta, parada de emergencia y selección de estado de los terminales de entrada (NC/NO). | |||
Señal de salida analógico | Frecuencia / corriente de salida | |||
Funciones de operación | PLC integrado, AVR, curva S de aceleración / desaceleración, prevención de perdida de voltaje y corriente (A), 5 registros de fallos, inhibición reversa, reinicio de pérdida de fuerza momentánea, frenado CC, compensación autopar/deslizado, sintonía automática, frecuencia del transportador ajustable, límites de frecuencia de salida, trabajo/reiniciación de parámetros, control de vectores, control PID, contador externo, comunicación MODBUS, reiniciación anormal, reaccionamiento anormal, ahorro de energía, función espera/activa, control de ventilador, selección de fuente de 1ª/2ª frecuencia, combinación de fuente de 1ª/2ª frecuencia, selección NPN/PNP. | |||
Funciones de protección | Sobretensión, sobrecorriente, subtensión, subcorriente, fallo externo, sobrecarga, sobrecalentamiento, fallo de conexión de tierra, cortocircuito IGBT, PTC. | |||
Contacto de salida de alarma | El contacto se encenderá cuando el drive funcione mal (1 Form. C/ cambio de contacto o 1 salida de recolector abierta) | |||
Otros | Filtro EMI incorporado de serie. | |||
Refrigeración | Enfriamiento natural | |||
Peso (Kg) | 1,1 | 1,9 | 1,9 |
Ejemplos de usos de los variadores de frecuencia convertidores
Para motores de compresores, sierras de corte, taladros de columna, tornos mecánicos, elevadores de coches, electrobombas, ventiladores, cintas transportadoras, y todo tipo de motores eléctricos.
