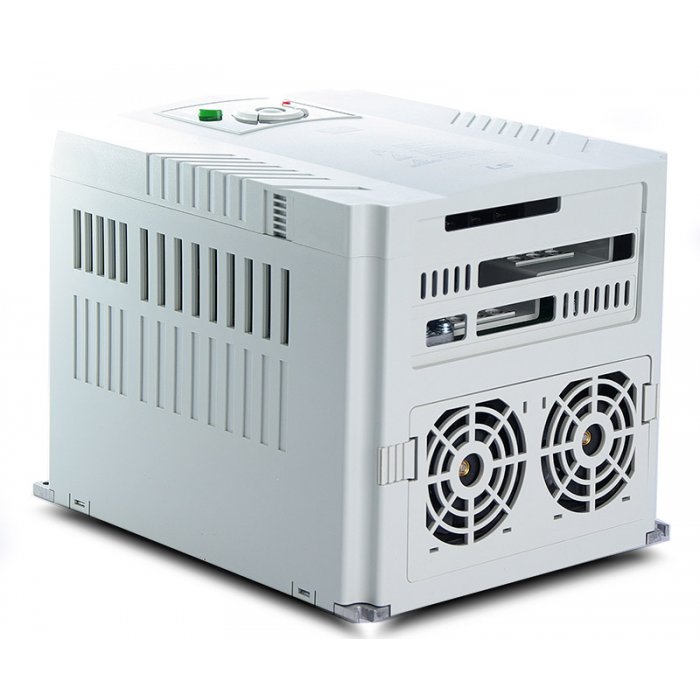

Variador de frecuencia monofásico 7,5 KW LS IG5A

SV075IG5A-2

Nuevo

500,00 € IVA incluido

Variador regulador de frecuencia monofásico LS
Potencia 7,5 kw/ 10 cv hp
Serie IG5A-2
Entrada monofásica o trifásico 220 V salida trifásica 220 V
Para cualquier tipo de aplicación
Muy fácil manejo
Display y teclado
Protección y registro de incidencias
Posibilidad de control remoto mediante terminal externo RJ45.

Más detalles

KW (kilovátios)7,5
CV (caballos)10
VOLTAJE220 V
PESO (KG)3,5
AMPERIOS32

Variador de frecuencia/velocidad LS 7,5 kw 220V

Control Seleccionable V/f, Vectorial Sensorless Control de proceso PID avanzado
Par elevado en todo el rango de velocidad
0,1~400Hz Salida de frecuencia
1~15kHz Frecuencia portadora
Alimentación de placas de 460 a 760 V.
Margen de tensión de entrada -15% a +10%
Historial de fallos: Últimos 5 fallos
Entrada analógica 0 a +10VCC / -10 a +10VCC
Protección IP20, UL Tipo 1(Opcional)
Refuerzo de par (Boost) Manual/Automático
Control de proceso PID avanzado
Sintonización automática: Auto-ajuste de parametros del motor
Señal de entrada seleccionable PNP/NPN
Control de segundo motor y ajuste de sus parámetros
Módulo de freno dinámico integrado como estándar Sintonización automática: Auto-ajuste de parámetros del motor
Comunicación RS485 intergrada (LS Bus /Modbus RTU)
Ventilador de enfriamiento con control On/Off y Fácil recambio
Control remoto usando teclado externo con cable RJ5 (Opcional)
Actualización de funciones: Función de Sleep & Wake-up (Dormir y Despertar): Ahorro de energía Protección KEB (Kinetic Energy Buffering: Acumulación de energía cinética) Algoritmo de bajas fugas PWM
Monitorización y parametrización mediante PC basada en herramienta de software (Drive View)

ESPECIFICACIONES GENERALES DEL VARIADOR / CONVERTIDOR LS IG5A

SV ■■■iG5A –2 ■■040055075110150185220
Potencia Motor[HP]5.47.51015202530
[kW]4.05.57.5111518.530
Valores de
salida
Potencia [kVA]6.59.112.217.522.928.233.5
Corriente [A]17243246607488
Frecuencia Max 400 [Hz]
Tensión Max3Φ 200 ~ 230V
Valores de
entrada
Tensión3Φ 200 ~ 230 VAC (+10%, -15%)
Frecuencia50 ~ 60 [Hz] (±5%)
Modo de refrigeraciónRefrigeración forzada
Peso [kg]1.893.663.669.09.013.313.3

Especificaciones de control

Método de controlV/f, Compensación de deslizamiento, Control vectorial Sensorless
Resolución de velocidad de referenciaComando digital: 0,01Hz / Referencia analógica: 0,06Hz (Frecuencia máxima: 60Hz)
Precisión de frecuenciaComando digital: 0,01% de la frecuencia de salida máxima / Comando analógico: 0,1% de la frecuencia de salida máxima
Caraterísticas de V/fV/f lineal, cuadrática, definida por el usuario
Capacidad de sobrecarga150% por 1minuto
Refuerzo de par (Boost de torque)Refuerzo de par (Boost de torque) Manual/Automático
OperaciónTeclado y Pantalla7 teclas y LED de 7 segmentos con 4 dígitos
Método de operaciónTeclado, Borne, Comunicación
Ajuste de frecuenciaAnalógica: 0 a 10V, -10 a 10V, 0 a 20mA / Digital: Teclado
Características de operaciónControl PID, Subir/Bajar(Up/Down), Trifilar(3-hilos)
Señal de entradaBorne multifunciónSeleccionable PNP/NPN
(P1~P8)8 puntos (programable)
Señal de salidaBorne de relé multifunciónSalida de fallo y salida de estado del variador

(N.O., N.C.) Menos de 250VCA 1A / Menos de 30VCC 1A

Borne de colector abierto multifunción24VCC (Menos de 50mA)
Salida analógica0 a 10VCC (Menos de 10mA): Frecuencia, Corriente, Tensión, Tensión del bus de CC seleccionable
ProtecciónDisparo de variadorSobretensión, Baja tensión, Sobrecorriente, Sobrecorriente 2, Corriente de fallo a tierra, Sobrecalentamiento del variador, Sobrecalentamiento del motor, Fase de salida abierta, Sobrecarga del variador, Disparo por sobrecarga, Error de comunicación, Pérdida de comando de frecuencia, Fallo de hardware, Fallo de ventilador, Error de freno, etc.
Alarma de variadorPrevención de entrada en pérdida, Sobrecarga
Grado de protecciónIP20, UL Tipo 1 (Opcional)
OpciónCable, Kit de conductoCable remoto(1M/2M/3M/5M) más teclado externo, kit de Conducto para UL Tipo 1(NEMA 1)
ComunicaciónDeviceNet, Ethernet(Ethernet/IP, Modbus TCP), CANopen, Profibus DP

DIMENSIONES
An x Al x P (mm) 180 x 220 x 170
Peso ( kg): 3,66

Ventajas de usar el convertidor de frecuencia

  • Controlar la potencia absorbida por el motor de la bomba, reduciendo el consumo eléctrico total de la instalación.
  • Regular el caudal, adecuándolo a las necesidades de cada momento.
  • Aumento de la vida útil del motor y de la bomba.

¿Qué es un variador de frecuencia y para qué sirve?
Si quieres tener mas información, pásate por aquí AQUÍ

  • Reseñas
  • Escribe tu opinión

    Variador de frecuencia monofásico 7,5 KW LS IG5A

    Variador de frecuencia monofásico 7,5 KW LS IG5A

    Variador regulador de frecuencia monofásico LS
    Potencia 7,5 kw/ 10 cv hp
    Serie IG5A-2
    Entrada monofásica o trifásico 220 V salida trifásica 220 V
    Para cualquier tipo de aplicación
    Muy fácil manejo
    Display y teclado
    Protección y registro de incidencias
    Posibilidad de control remoto mediante terminal externo RJ45.
