VFD1320C43E
Nuevo
5 144,63 € IVA excl.
6 225,00 € IVA incl.
IVA incluido

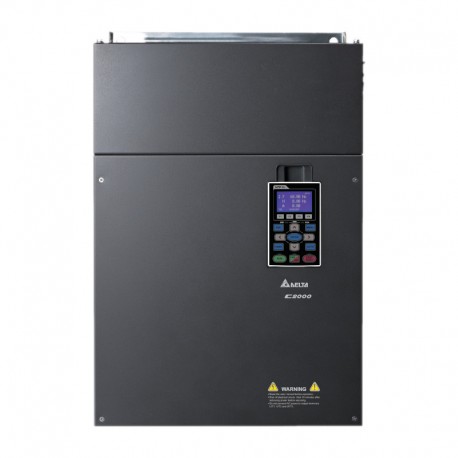

Variador regulador de frecuencia trifásico Delta.
Serie C2000.
Potencia de salida en carga normal 132 kw/ 175 cv hp. 260 A.
Potencia de salida en carga fuerte 132 kw/ 175 cv hp. 247 A.
Entrada trifásica 380 V salida trifásica 380 V.
Puerto modbus RS-485 incluido.
Muy fácil manejo y programación.
Disponible el:
KW (kilovátios) | 132 |
CV (caballos) | 175 |
VOLTAJE | 380 V |
AMPERIOS | 260 |
.
Características generales:
.
10 x Entradas digitales.
3 x Entradas analógicas.
3 x Salidas analógicas.
2 x Salidas de relé.
2 x Salidas analógicas.
1 x Entrada digital PNP / NPN
Control orientado a campo (También sin sensor)
Selección de curva V / f
Control IM/PM.
CANopen incorporado.
Control anchos de banda para velocidad alta / baja / 0Hz
Posicionamiento: seguidor de impulsos, búsqueda de inicio, 15 posiciones seleccionables (con tarjeta codificadora)
Selección de servicio pesado o normal.
Parada segura (STO SIL2).
PLC (10k pasos)
Regulación automática de ahorro de energía y voltaje.
2 Sets de parámetros motor y autoajuste.
Teclado LCD desmontable con función de guardar / escribir / copiar (También programa PLC)
-RS-485 Modbus. Baudrate 115200bps max.
Conexión DC-bus.
Chopper de freno (≤37kW).
Bajo nivel de ruido: frecuencia portadora hasta 15 kHz (≤37kW).
Freno de cc.
Control PID con función de reposo.
Entrada PTC / Pt100.
Control de freno mecánico.
Búsqueda de velocidad.
15 velocidades preestablecidas.
4 tiempos Acc / dec.
Acc / dec de 4 pasos (auto de 2 pasos).
Curva S ajustable.
Jogging.
Contraseña.
Variador DELTA VFD-C2000 voltaje trifásico 380V | ||||||||||
Número de modelo VFD-□□□-C43□-□□ Número de modelo VFD-□□□-C4E□-□□ | 220 | 300 | 370 | 450 | 550 | 750 | 900 | 1100 | 1320 | |
Capacidad de salida nominal (KVA) | Trabajo pesado | 34 | 45 | 55 | 69 | 84 | 114 | 136 | 167 | 197 |
Salida de corriente nominal (A) | 43 | 57 | 69 | 86 | 105 | 143 | 171 | 209 | 247 | |
Potencia máxima de motor (kw) | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | |
Potencia máxima de motor (Hp) | 30 | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 175 | |
Tolerancia de sobrecarga | 150% de la corriente nominal durante 1 minuto | |||||||||
Frecuencia de salida máxima (Hz) | 0 ~ 300.00 Hz | |||||||||
Frecuencia portadora (kHz) | 2~6kHz | |||||||||
Capacidad de salida nominal (KVA) | Trabajo normal | 36 | 48 | 58 | 73 | 88 | 120 | 143 | 175 | 207 |
Salida de corriente nominal (A) | 45 | 60 | 73 | 91 | 110 | 150 | 180 | 220 | 260 | |
Potencia máxima de motor (kw) | 22 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 132 | |
Potencia máxima de motor (Hp) | 30 | 40 | 50 | 60 | 75 | 100 | 125 | 150 | 175 | |
Tolerancia de sobrecarga | 120% de la corriente nominal durante 1 minuto | |||||||||
Frecuencia de salida máxima (Hz) | 0,01 ~ 300.00 Hz | |||||||||
Frecuencia portadora (kHz) | 2-10KHz (6KHz) | 2-9KHz (4KHz) | ||||||||
Voltaje de salida (V) | Trifásico 380~480 V | |||||||||
Corriente de entrada nominal (A) Trabajo pesado | 45 | 60 | 70 | 96 | 108 | 149 | 159 | 197 | 228 | |
Corriente de entrada nominal (A) Trabajo normal | 47 | 63 | 74 | 101 | 114 | 157 | 167 | 207 | 240 | |
Voltaje de entrada | Trifásico 380~480 V 50/60 Hz | |||||||||
Tolerancia de voltaje de entrada | ±15% (323~528) Vac | |||||||||
Tolerancia de frecuencia de entrada | ±5% (47-63 Hz) | |||||||||
Método de control | SVPWM (Modulación sinusoidal de ancho de pulso) | |||||||||
Modo de control | 1: V/F, 2:SVC (control vectorial sin sensores), 3:VF+PG, 4:FOC+PG | |||||||||
Límite de par | Alcanza hasta el 200% con una precisión de ±5% | |||||||||
Curva V / F | 4 puntos de curva ajustable V/F | |||||||||
Señal de ajuste de frecuencia | 0~+10V, 4~20mA, 0~20mA, entrada de impulsos | |||||||||
Acel / Des. Hora | 0.00 ~600.00/0.0~6000.0 segundos | |||||||||
Función de control principal | Control de torque y velocidad / alimentación hacia adelante el control, el control de servo cero, velocidad de búsqueda, reinicio por caída de la alimentación repentina, detección de un exceso de torque, 16 velocidades fijas (incluida la velocidad maestra de referencia), la conmutación de rampas, rampas de acceso a S curva, secuencia 3-alambre, ajuste automático, compensación de deslizamiento, compensación de torque, acción de frecuencia de rechazo, y la frecuencia, DC-freno, control PID, control de ahorro de energía, comunicación Modbus, copias de los parámetros y reinicie fracasos. | |||||||||
Control de ventilador | A partir del tamaño C con control PWM | |||||||||
Protección del motor | Protección de relé térmico electrónico. | |||||||||
Protección de sobrecalentamiento | Sensor de temperatura incorporado. | |||||||||
Protección de bloqueo | Prevención de bloqueo durante la aceleración y desaceleración independientemente. | |||||||||
Refrigeración | Mediante ventilador | |||||||||
Tamaño del variador | C | D | E | F |
Ejemplos de usos de los variadores de frecuencia convertidores
Para motores de compresores, sierras de corte, taladros de columna, tornos mecánicos, elevadores de coches, electrobombas, ventiladores, cintas transportadoras, y todo tipo de motores eléctricos.
