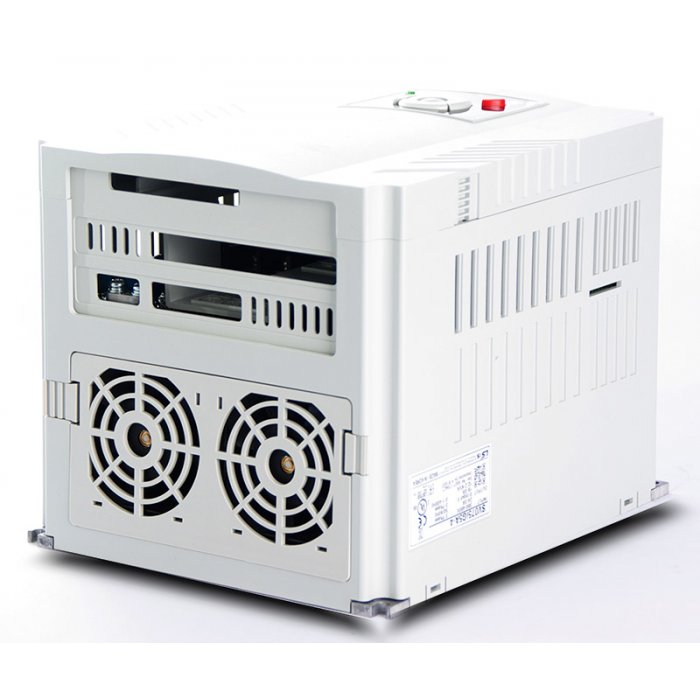

VARIADOR DE FRECUENCIA SOLAR TRIFÁSICO 5,5 KW LS

SV055IG5A-4S

Nuevo

485,00 € IVA incluido

Variador de frecuencia solar

Potencia 5,5 kw/ 7,5 cv hp

Serie IG5A-4

Entrada trifásica 380 V salida trifásica 380 V

Instalación solar aislada y conmutadas

Control de niveles del pozo

Programación horaria

Display y teclado

Protección y registro de incidencias

Máximo aprovechamiento de la energía solar

Control inteligente para evitar arranques y paros innecesarios

Más detalles

KW5,5
CV7,5
VOLTAJE380/480V
PESO (KG)3,7
AMPERIOS12

Variador de frecuencia / velocidad solar LS 5,5 kw 380V

.

.

.

.

Control Seleccionable V/f, Vectorial Sensorless Control de proceso PID avanzado

Par elevado en todo el rango de velocidad

0,1~400Hz Salida de frecuencia

1~15kHz Frecuencia portadora

Seguimiento del punto de máxima potencia (MPPT)

Margen de tensión de entrada -15% a +10%

Historial de fallos: Últimos 5 fallos

Entrada analógica 0 a +10VCC / -10 a +10VCC

Protección IP20, UL Tipo 1(Opcional)

Refuerzo de par (Boost) Manual/Automático

Señal de entrada seleccionable PNP/NPN

Control de segundo motor y ajuste de sus parámetros

Módulo de freno dinámico integrado como estándar Sintonización automática: Auto-ajuste de parámetros del motor

Comunicación RS485 intergrada (LS Bus /Modbus RTU)

Ventilador de enfriamiento con control On/Off y Fácil recambio

Control remoto usando teclado externo con cable RJ5 (Opcional)

Actualización de funciones: Función de Sleep & Wake-up (Dormir y Despertar): Ahorro de energía Protección KEB (Kinetic Energy Buffering: Acumulación de energía cinética) Algoritmo de bajas fugas PWM

Monitorización y parametrización mediante PC basada en herramienta de software (Drive View)

Entrada de voltaje:

Rango Vmp recomendado 500 - 650 V.

Vmp óptimo 550 V.

Máximo  en circuito 780 V.

Aplicaciones donde usar el convertidor de frecuencia solar

Todo tipo de riegos agrícolas.

Extracción de agua en pozos, embalses, depósitos, subterránea.

Tratamiento de aguas residuales.

Suministro de agua para consumo.

Estaciones de bombeo.

Ventajas de usar el convertidor de frecuencia

Controlar la potencia absorbida por el motor de la bomba, reduciendo el consumo eléctrico total de la instalación.

Regular el caudal, adecuándolo a las necesidades de cada momento.

Aumento de la vida útil del motor y de la bomba.

.

SV ■■■iG5A –4 ■■004008015022037040055075110150185220
Potencia Motor[HP]0.512355.47.51015202530
[kW]0.40.751.52.23.74.05.57.5111518.530
Valores de
salida
Potencia [kVA]0.951.93.04.56.16.99.112.218.322.929.734.3
Corriente [A]1.252.54689121624303945
Frecuencia Max400 [Hz]
Tensión Max3Φ 380 ~ 480V
Valores de
entrada
Tensión3Φ 380 ~ 480 VAC (+10%, -15%)
Frecuencia50 ~ 60 [Hz] (±5%)
Modo de refrigeraciónN/CRefrigeración forzada
Peso [kg]0.760.771.121.841.891.893.663.669.09.013.313.3

Especificaciones de control

Método de controlV/f, Compensación de deslizamiento, Control vectorial Sensorless
Resolución de velocidad de referenciaComando digital: 0,01Hz / Referencia analógica: 0,06Hz (Frecuencia máxima: 60Hz)
Precisión de frecuenciaComando digital: 0,01% de la frecuencia de salida máxima / Comando analógico: 0,1% de la frecuencia de salida máxima
Caraterísticas de V/fV/f lineal, cuadrática, definida por el usuario
Capacidad de sobrecarga150% por 1minuto
Refuerzo de par (Boost de torque)Refuerzo de par (Boost de torque) Manual/Automático
OperaciónTeclado y Pantalla7 teclas y LED de 7 segmentos con 4 dígitos
Método de operaciónTeclado, Borne, Comunicación
Ajuste de frecuenciaAnalógica: 0 a 10V, -10 a 10V, 0 a 20mA / Digital: Teclado
Características de operaciónControl PID, Subir/Bajar(Up/Down), Trifilar(3-hilos)
Señal de entradaBorne multifunciónSeleccionable PNP/NPN
(P1~P8)8 puntos (programable)
Señal de salidaBorne de relé multifunciónSalida de fallo y salida de estado del variador

(N.O., N.C.) Menos de 250VCA 1A / Menos de 30VCC 1A

Borne de colector abierto multifunción24VCC (Menos de 50mA)
Salida analógica0 a 10VCC (Menos de 10mA): Frecuencia, Corriente, Tensión, Tensión del bus de CC seleccionable
ProtecciónDisparo de variadorSobretensión, Baja tensión, Sobrecorriente, Sobrecorriente 2, Corriente de fallo a tierra, Sobrecalentamiento del variador, Sobrecalentamiento del motor, Fase de salida abierta, Sobrecarga del variador, Disparo por sobrecarga, Error de comunicación, Pérdida de comando de frecuencia, Fallo de hardware, Fallo de ventilador, Error de freno, etc.
Alarma de variadorPrevención de entrada en pérdida, Sobrecarga
Grado de protecciónIP20, UL Tipo 1 (Opcional)
OpciónCable, Kit de conductoCable remoto(1M/2M/3M/5M) más teclado externo, kit de Conducto para UL Tipo 1(NEMA 1)
ComunicaciónDeviceNet, Ethernet(Ethernet/IP, Modbus TCP), CANopen, Profibus DP

.

.

DIMENSIONES

An x Al x P (mm)

180x220x170

PESO

3,66 kg

¿Qué es un variador de frecuencia y para qué sirve?

Si quieres tener mas información, pásate por aquí AQUÍ

  • Reseñas
  • Escribe tu opinión

    VARIADOR DE FRECUENCIA SOLAR TRIFÁSICO 5,5 KW LS

    VARIADOR DE FRECUENCIA SOLAR TRIFÁSICO 5,5 KW LS

    Variador de frecuencia solar

    Potencia 5,5 kw/ 7,5 cv hp

    Serie IG5A-4

    Entrada trifásica 380 V salida trifásica 380 V

    Instalación solar aislada y conmutadas

    Control de niveles del pozo

    Programación horaria

    Display y teclado

    Protección y registro de incidencias

    Máximo aprovechamiento de la energía solar

    Control inteligente para evitar arranques y paros innecesarios

    Descargas

    Manual IG5A

    Manual variador de frecuencia solar IG5A

    Descargas (5.55M)
