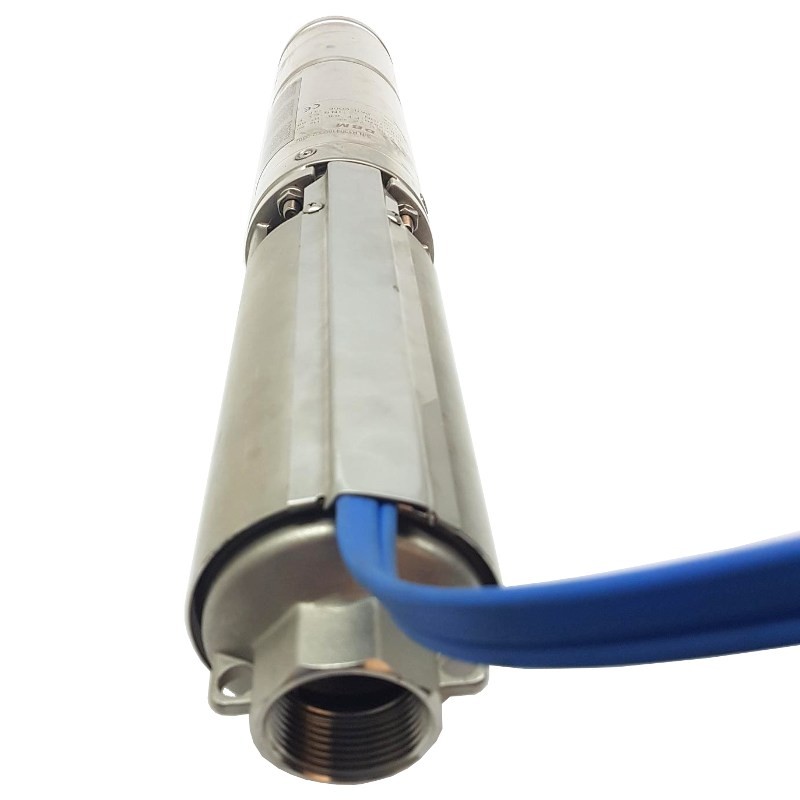

Bomba sumergible de pozo DS4 04 12 con motor 1,1 kw monofásico o trifásico

Bomba de pozo con motor.
Bomba DS4 04 12 (12 etapas)
Diseño bomba con impulsores flotantes garantiza una alta resistencia a la abrasión.
Impulsión, aspiración y eje fabricados en acero inoxidable, garantizando alta resistencia a la corrosión.
Válvula de retención de acero inoxidable integrada en el cuerpo de impulsión.
Acoplamiento norma NEMA reforzado anticorrosión.
Motor DM04 de 4 pulgadas.
Disponible en monofásico o trifásico.
Potencia 1,1 kw / 1,5 cv.
Motor de 2870 rpm.
Camisa motor, eje y tapa de soporte superior de acero inoxidable.
Cable con conector estanco extraíble para un fácil mantenimiento, apto para agua potable.
Inmersión máxima 200 m.
Funcionamiento en posición horizontal.
Temperatura máxima del agua 35oC.
Aptos para funcionamiento con inversor.
Caudal del conjunto 4,2 m3 / hora a 57 metros de altura (Mca)
Cuadro de control opcional para protección y control de la bomba monofásica o trifásica.
Protección contra trabajo seco.
Protección contra sobre / bajo voltaje, sobrecarga y subcarga
Display con indicación de funcionamiento, voltios y amperios.

Características técnicas del cuadro de control

Modelo Basic Plus.

• Protección contra trabajo en seco.
• Protección contra sobre/bajo voltaje, sobrecarga y subcarga.
• Display con indicación de funcionamiento, voltios y amperios.
• Alarma óptica y acústica de fallo.
• Espacio reservado para la instalación de un condensador.
• Dispone de conmutador para la selección del tipo de instalación, permite la conexión de un presostato / interruptor de nivel.

Modelo Control 1T04.

• Fácil programación.
• Protección contra trabajo en seco. Sistema muy fiable y sensible, que permite detectar la falta de agua en función del consumo del motor, evitando el uso de sondas de nivel en bombas de pozo.
• Conmutador para la selección del tipo de instalación.
• Maniobra alterna en grupos dobles.
• Protección contra sobre  bajo voltaje y sobretensiones transitorias.
• Protección contra sobrecarga, subcarga y fase abierta.
• Display con indicación de voltios, amperios y diagrama con el tipo de instalación en uso. Protección IP54.
• Alarma óptica y acústica.
• Sondas de nivel incluidas.
• Sistema de prevención de bloqueo; si las bombas no se han puesto en marcha en los últimos 10 días, el cuadro provocará el arranque de cada una de ellas durante 3 segundos.

Características técnicas de la bomba

• Diámetro máximo incluido cubrecable 98 mm.
• Cantidad máxima de arena tolerada 150g/m .
• Filtro de rejilla para paso de sólidos: 4,5 mm.
• Versiones DS4 01 - DS4 02 - DS4 03 con boca de impulsión RP 1 1/4˝.
• Versiones DS4 04 con boca de impulsión RP 1 ˝.
• Versiones DS4 06 - DS4 08 - DS4 12 - DS4 16 con boca de impulsión RP 2˝.
• Potencia desde 0,37 Kw hasta 5,5 Kw.
• Camisa motor, eje y tapa de soporte superior de acero inoxidable.
• Soporte superior en fundición con tratamiento al níquel.
• Cable con conector estanco extraíble para un fácil mantenimiento, apto para agua potable.
• Acoplamiento norma NEMA.
• Protección IP68.
• Aceite refrigerante según las normas de sustancias en contacto con productos alimentarios.
• Membrana de compensación de presión.
• Cojinetes de bolas de carga radial - axial.
• Cierre mecánico y protector de arena.
• Inmersión máxima 200 m.
• Arranques máximos por hora 40.
• Funcionamiento en posición horizontal.
• Temperatura máxima del agua 35oC.
• Velocidad mínima del agua para una correcta refrigeración 0.2 m/sg.
• Estatores monofásicos especialmente diseñados para obtener un alto par de arranque.
• Aptos para funcionamiento con inversor.
• Fluctuación máxima de voltaje ± 10%.
• Todos los motores 100% comprobados.

Características técnicas del motor

• Camisa motor, eje y tapa de soporte superior de acero inoxidable.
• Soporte superior en fundición con tratamiento al níquel.
• Cable con conector estanco extraíble para un fácil mantenimiento, apto para agua potable.
• Acoplamiento norma NEMA.
• Protección IP68.
• Aceite refrigerante según las normas de sustancias en contacto con productos alimentarios.
• Membrana de compensación de presión.
• Cojinetes de bolas de carga radial - axial.
• Cierre mecánico y protector de arena.
• Inmersión máxima 200 m.
• Arranques máximos por hora 40.
• Funcionamiento en posición horizontal.
• Temperatura máxima del agua 35oC.
• Velocidad mínima del agua para una correcta refrigeración 0.2 m/sg.
• Estatores monofásicos especialmente diseñados para obtener un alto par de arranque.
• Aptos para funcionamiento con inversor.
• Fluctuación máxima de voltaje ± 10%.
• Todos los motores 100% comprobados.

Características del motor.

Características del cuerpo de la bomba.
