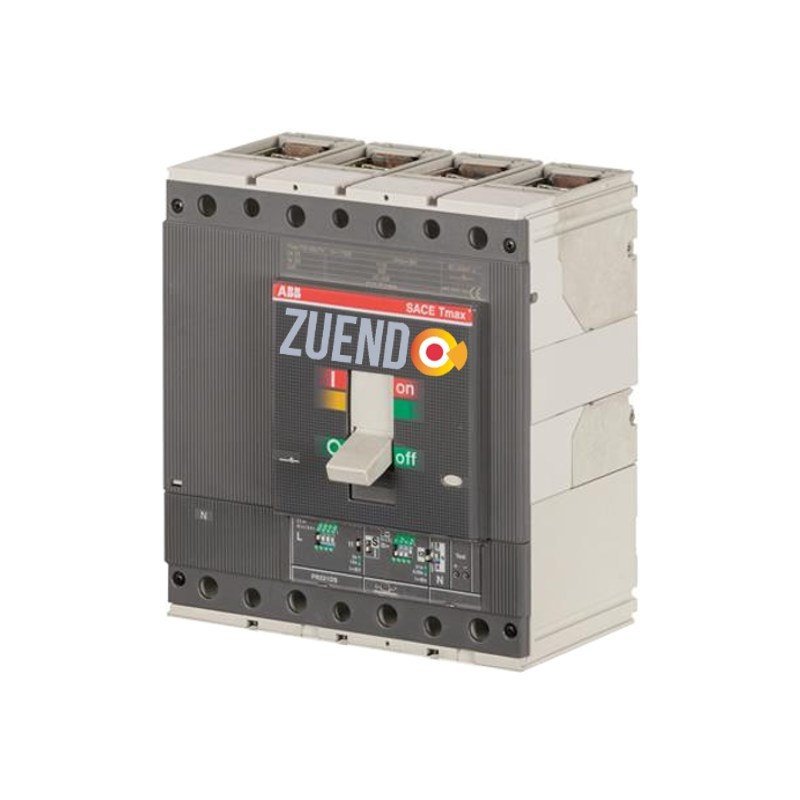

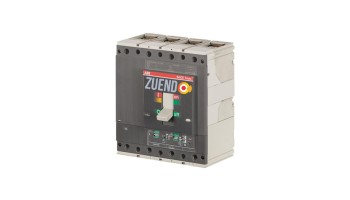

Interruptor automático de caja moldeada ABB 4 polos 400A

Características generales:

El interruptor MCCB (Moulded case circuit breaker / Interruptor de caja moldeada) es un equipo diseñado para la protección de circuitos de sistemas de distribución en baja tensión de carácter industrial. Su principal labor es proteger contra cortocircuitos y sobrecargas. Suelen tener corrientes nominales y poderes de corte muy superiores a los interruptores magnetotérmicos modulares, son muy precisos en sus mediciones y admiten regulación de intensidad para poder ajustarla en la mejor forma posible a la instalación donde se vaya a utilizar.

Los interruptores Tmax T5 tienen aislamiento reforzado entre las partes activas y las partes delanteras (Donde se trabaja durante su funcionamiento). La ubicación de cada accesorio eléctrico es totalmente independiente, separado del circuito de la alimentación y evitando cualquier riesgo de contacto con las partes activas. Gracias a su rendimiento, perfección de disparadores de protección y accesorios, pueden utilizarse para todas las aplicaciones de distribución y subdistribución para plantas eléctricas de CA y CC.

Cuentan con una amplia gama de accesorios fácilmente instalables tales como bobinas de disparo y contactores auxiliares, que ya no necesitan tornillos para su instalación, simplemente basta con presionar levemente en la parte donde se quiera instalar. También cuenta con la posibilidad de instalar contactos auxiliares, cuya señalización depende de la posición dentro del interruptor en la que se instala y nuevos mandos a motor, que además de ser fáciles de instalar y de ocupar un reducido espacio, requieren de bajos valores de potencia en el arranque y durante el servicio. Para completar la oferta y para responder a las exigencias particulares, se ofrecen también una vasta gama de manijas, entre las que podemos citar, manijas giratorias laterales, manijas con agarre ergonómico y manijas internas y por último contactos auxiliares anticipados en apertura y cierre dentro del interruptor.

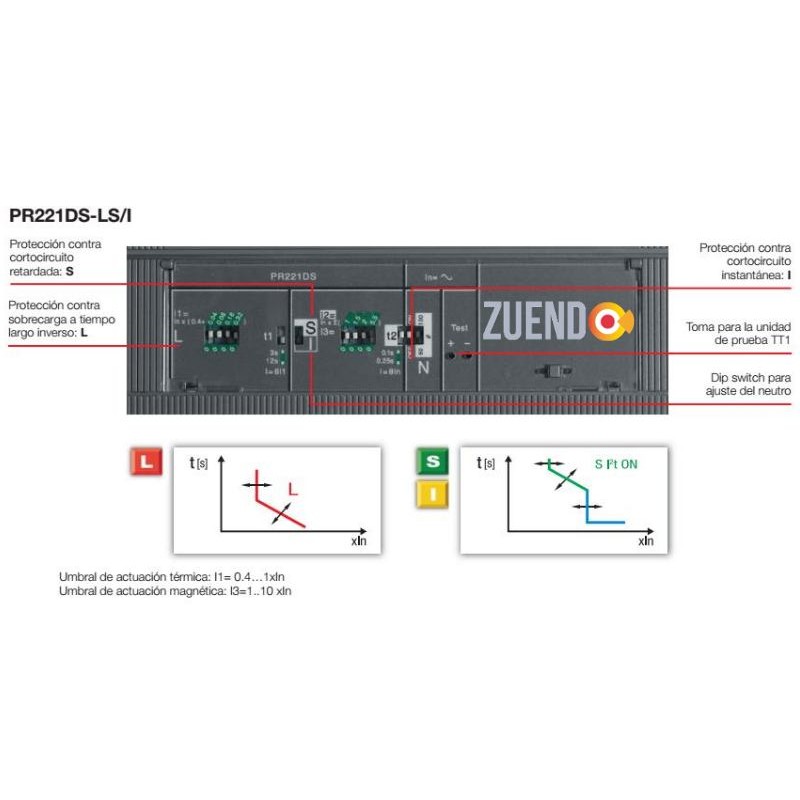

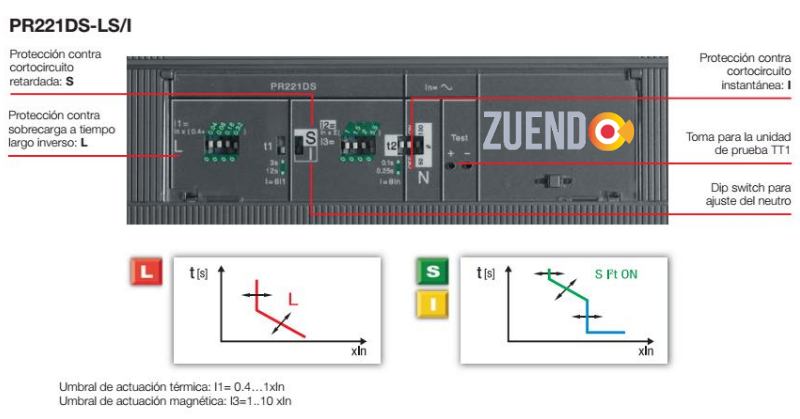

Incluye unidad de disparo electrónica PR221DS LS/I que realiza la función de protección contra sobrecarga L y cortocircuito S/I (Es posible cambiar entre protección contra cortocircuito a tiempo inverso retardado S o la protección instantánea I)

• Interruptor automático de caja moldeada marca ABB de 4 polos.
• Modelo Sace Tmax T5N.
• Corriente nominal 400A.
• Unidad de disparo electrónica PR221DS.
• Umbral magnético fijo 1250A.
• Icu: 70 kA/230Vac - 36kA/380Vac - 30kA/440Vac.
