Filtros de salida FLC filtros senoidales
Nuevo

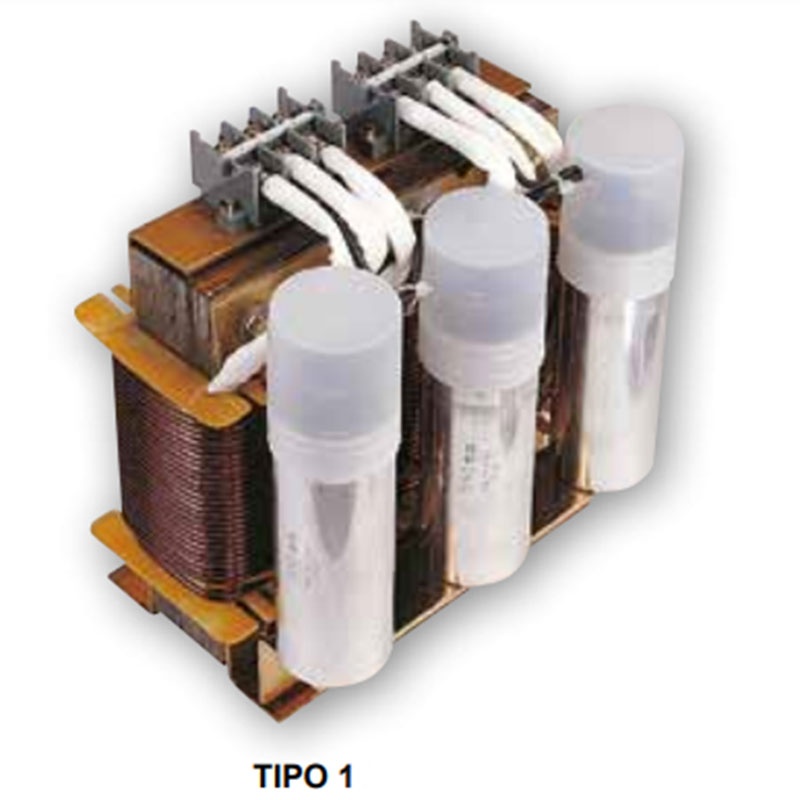

Filtros senoidales salida FLC.
La conmutación de los IGBT’s a altas frecuencias (PWM) provoca una tensión de salida con picos que pueden llegar a 1300V en bornes
El filtro FLC reduce la dV/dt convirtiendo la tensión en una onda senoidal, eliminando todos los problemas en el aislamiento y rodamientos de los motores y las emisiones de interferencia de los cables.
Consultar precio y disponibilidad.
Hasta 16 Amperios con conductor de cobre, a partir de 16 Amperios con banda de aluminio.
La conmutación de los IGBT’s a altas frecuencias (PWM) provoca una tensión de salida con picos que pueden llegar a 1300V en bornes de motor. El filtro —pasa bajos—FLC reduce la dV/dt convirtiendo la tensión en una onda senoidal, eliminando todos los problemas en el aislamiento y rodamientos de los motores y las emisiones de interferencia de los cables.
Recomendados en longitudes de cable mayores de 30 metros o motores en paralelo.
Descripción
| Tensión nominal | 200 hasta 480 Vac |
| Frecuencia | 50/60 Hz |
| Corriente nominal | 4... 450A |
| Caída de tensión estándar (*) | 4,00% |
| Tensión de aislamiento | 2 kV |
| Linealidad (5% L) a | In |
| Temperatura ambiente máx. | 45 ºC |
| Sobre carga máxima: | √∑ (n.In) |
| - permanente | 1,17 In |
| - transitoria (1/2 min) | 2 ln |
| Grado de protección | IP00 |
| Frecuencia de conmutación | Hasta 10KHz |
| Normas | IEC-289 IEC-076 |
Características técnicas
| Código | Corriente (A) | Pérdidas (W) | Tipo | Conexión |
| FLCZ4004A | 4 | 30 | 1 | Bornes |
| FLCZ4006A | 6 | 45 | 1 | Bornes |
| FLCZ4010A | 10 | 60 | 1 | Bornes |
| FLCZ4016A | 16 | 85 | 1 | Bornes |
| FLCZ4025A | 25 | 130 | 2 | Pletina |
| FLCZ4048A | 48 | 130 | 2 | Pletina |
| FLCZ4080A | 80 | 150 | 2 | Pletina |
| FLCZ4115A | 115 | 220 | 2 | Pletina |
| FLCZ4155A | 155 | 320 | 2 | Pletina |
| FLCZ4180A | 180 | 310 | 2 | Pletina |
| FLCZ4270A | 270 | 470 | 2 | Pletina |
| FLCZ4310A | 310 | 420 | 2 | Pletina |
| FLCZ4450A | 450 | 750 | 2 | Pletina |
