Nuevo
1 198,35 € IVA excl.
1 450,00 € IVA incl.
IVA incluido

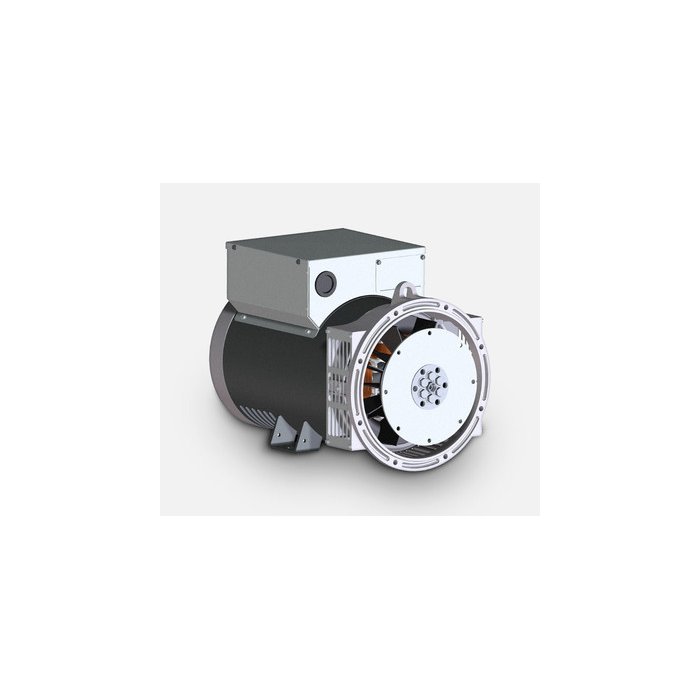

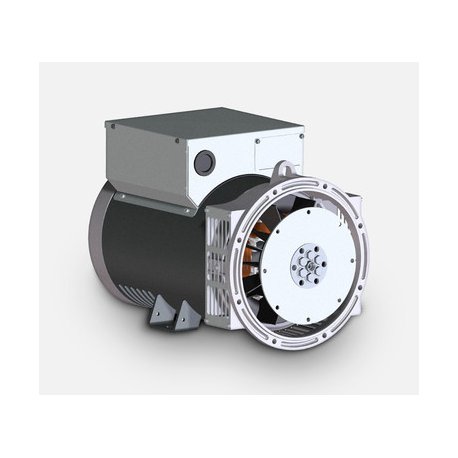

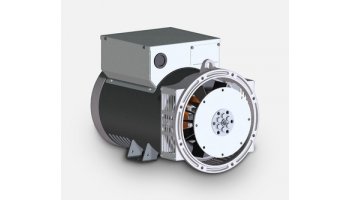

Alternador Zanardi trifásico.
Modelo ATO28-VS/2
Autorregulados (AVR)
Opciones de acople en disco o eje libre.
Trifásico 27 KVA.
Monofásico 18 KVA
3000 Rpm.
IP23.
Para ver que acoplamiento necesitas mira las tablas más abajo o accede a la sección descargas.
Consultar disponibilidad según acoplamiento
Disponible el:
VOLTAJE | 220/380 V |
RPM | 3000 |
PESO (KG) | 80 |
KVA | 27 |
Descripción general de los generadores Zanardi serie ATO28
La serie ATO 28 de la marca Mecc Alte, son generadores trifásicos de 2 y 4 polos, sin escobillas y autorregulados. Las pruebas de conformidad a la compatibilidad electromagnetica fueron realizadas en las condiciones indicadas por las normas en decir con el neutro conectado a tierra. Los alternadores se fabrican de acuerdo con las directivas 98/37, 73/23, 89/336 CEE y sus modificaciones, y con CEI 2-3, EN 60034-1, IEC 34-1, VDE 0530, BS49995000, CAN / CSA -C22.2 N "14-95 - N" 100-95 regulaciones.
Possen un inductor rotativo con bobinado de jaula y un estator fijo con ranuras torcidas.
Los bobinados son a paso acortado para reducir el contenido armónico de la forma de onda de salida. Las construcciones de acuerdo con otras específicas se podrán ser realizadar bajo pedido del cliente. La estructura mecánica de gran consistencia, permite un fácil acceso a las conexiones, como también un control de las diferentes partes de la misma. La carcasa está construida en acero, las tapas en fundición y el eje en acero C45 con ventilador acoplado.
El grado de protección es IP23 (Es posible un grado de protección superior bajo pedido). Los aislamientos son en clase H, las partes rotantes de los estatores están impregnadas en resinas epoxi, (bajo pedido existen tratamientos especiales). En el campo de la radio-interferencia, la producción de la serie satisface el grado "K" de las normas VDE 0875.
Si quieres descargarte el manual de instrucciones o la ficha de características, pincha en la sección descargas.
Alternador | Kva 50Hz 3ph (3000RPM) | Kva 50Hz 1ph (3000RPM) | Kva 60Hz 3ph (3600RPM) | Kva 60hz 1ph (3600RPM) | Kw | |
50Hz 3ph | 60Hz 3ph | |||||
ATO 28-VS/2 | 27 | 18 | 32 | 21 | 20 | 25 |
ATO 28-1S/2 | 30 | 20 | 36 | 24 | 25 | 29 |
ATO 28-2S/2 | 35 | 23 | 40 | 26 | 28 | 32 |
ATO 28-3S/2 | 40 | 26 | 45 | 3 | 32 | 36 |
ATO 28-1L/2 | 45 | 30 | 56 | 35 | 36 | 42 |
ATO 28-2L/2 | 50 | 33 | 60 | 40 | 40 | 48 |
ATO 28-VL/2 | 55 | 36 | 65 | 43 | 44 | 52 |
Acoplamientos disponibles (Forma) | Kg | SAE DISCO | SAE BRIDA | ||
B3/B14 | B9/c30 | MD35 | 76 | 6 1/2 7 1/2 8 10 11 1/2 | 5 4 3 |
88 | |||||
112 | |||||
126 | |||||
410 | |||||
155 | |||||
172 |
Manual de uso y mantenimiento del alternador Mecc Alte ATO28-2 y 4.
Descargas (3.34M)Medidas y características del alternador Mecc Alte ATO28-2
Descargas (186.13k)Medidas de acoplamiento de alternador campana y disco
Descargas (174.51k)Toma de medidas para determinar el tipo de acoplamiento cónico.
